Unidades combinadoras SPINNER para obtener el mejor rendimiento de las redes de radiofrecuencia

Las unidades combinadoras son componentes esenciales en las redes de radiofrecuencia, ya que se utilizan para combinar señales procedentes de varias fuentes o dividir señales en varios trayectos manteniendo la integridad de la señal. Todos los combinadores funcionan en modo bidireccional, por lo que pueden utilizarse para combinar y dividir las señales transmitidas y recibidas.

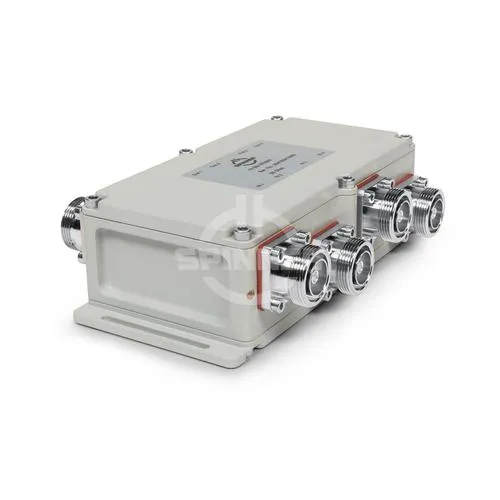

En 4 : 4 Combinador híbrido 694-3800 MHz 7-16 hembra DC port 1 a 8, 2 a 6, 3 a 7, 4 a 5 garantiza una excelente calidad de radio móvil sin pérdidas para su uso en sistemas de antena distribuida (Distributed Antenna System) en interiores o en estaciones base de radio móvil en exteriores.

Un combinador híbrido es un dispositivo que combina dos o más señales de entrada en una única salida o en varias salidas manteniendo el aislamiento entre los puertos de entrada. Este combinador utiliza acopladores híbridos, que son dispositivos pasivos que pueden dividir o combinar señales con pérdidas mínimas y un alto aislamiento. Los combinadores híbridos son especialmente útiles en aplicaciones en las que las señales de varios transmisores deben combinarse eficazmente sin interferir entre sí, optimizando así el uso del espectro disponible y reduciendo los costes de los equipos.

Las aplicaciones típicas son:

• Sistemas de antenas distribuidas (DAS) en edificios: Los combinadores híbridos se utilizan habitualmente en grandes edificios, estadios, aeropuertos y otros espacios interiores. Permiten combinar y distribuir sin problemas las señales de varios operadores.
• Estaciones base exteriores: Cuando se despliegan estaciones base en entornos exteriores, los combinadores híbridos garantizan una utilización eficiente de los recursos de antena.
• Redes híbridas: En escenarios en los que coexisten diferentes estándares inalámbricos (por ejemplo, GSM, 3G, LTE, 5G, 6G), los combinadores híbridos permiten compartir la señal sin problemas.

Las características críticas son:

• Baja pérdida de inserción: la minimización de la pérdida de señal durante la combinación garantiza un rendimiento óptimo de la red.
• Excelente aislamiento de la señal: el elevado aislamiento entre los puertos de entrada evita las interferencias.
• Propiedades de intermodulación superiores: los combinadores híbridos deben manejar múltiples señales sin introducir distorsión.
• Construcción robusta: las versiones de exterior resisten las condiciones ambientales (temperatura, humedad).
• Capacidad de instalación en interiores y exteriores: flexibilidad para diversos escenarios de despliegue.

Las ventajas son:

• Utilización eficiente del espectro: los combinadores híbridos optimizan el uso del espectro al permitir que varios servicios compartan una antena común.
• Compatibilidad con diversos sistemas de comunicación móvil: Se adaptan a distintos estándares inalámbricos.
• Rentabilidad: La infraestructura compartida reduce los costes para operadores y propietarios de edificios.
• Despliegue rápido: su fácil instalación acelera el despliegue de la red.

Los combinadores híbridos de SPINNER destacan por su fiabilidad, rendimiento y adaptabilidad. Nuestros productos se recomiendan porque ofrecen una solución perfecta para redes de comunicaciones móviles tanto interiores como exteriores. Tanto si se trata de mejorar la cobertura en edificios como de ampliar la capacidad de la red, los combinadores híbridos de SPINNER ofrecen una red troncal fiable para compartir la señal de forma eficaz.

Excelentes propiedades de AF, la mejor intermodulación pasiva y VSWR posibles

La 4 : 4 Combinador híbrido 694-3800 MHz 7-16 hembra DC port 1 a 8, 2 a 6, 3 a 7, 4 a 5 le permite a usted transmitir de manera fiable e impecable señales de alta frecuencia con una protección óptima para sus sistemas sensibles en un rango de potencia de hasta 500 W (per port) en una intermodulación pasiva máxima (IM3) de -155 dBc.

La clase de protección es IP 65.

La designación de la ruta del puerto en relación con la línea principal y la sonda es la siguiente: Port 1, 2, 3, 4: entrada, Port 5, 6, 7, 8: salida

Admite el uso de las siguientes bandas de frecuencia: 700, 800, 900, 1500, 1800, 2100, 2300, 2400, 2600, 3800

Gracias a sus excelentes propiedades mecánicas y eléctricas, el conector 7-16 se ha convertido en un sistema de conector coaxial utilizado en todo el mundo para sistemas de transmisión de radio móviles. A fin de lograr una atenuación de intermodulación óptima, a todas las partes conductoras interiores y exteriores de la versión estándar de SPINNER se les da un baño de plata. Solo se utilizan materiales no magnéticos como soporte y se minimiza el número de puntos de contacto de AF. El conector es especialmente adecuado para transmitir potencia media y alta, incluidas las aplicaciones en exteriores.
